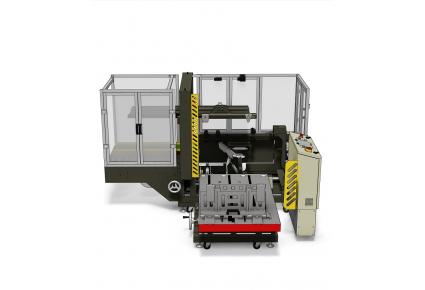

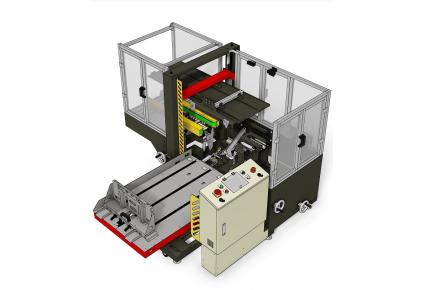

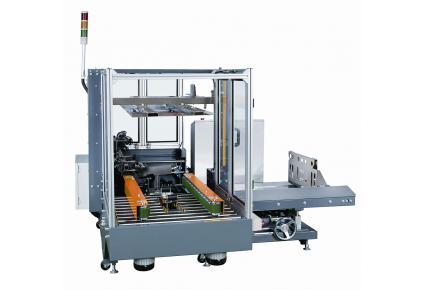

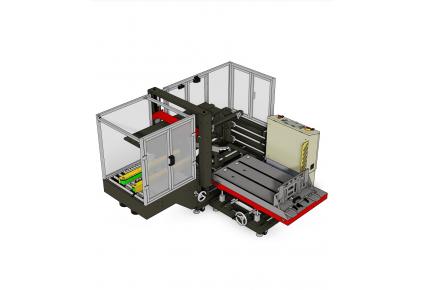

Автоматический вертикальный формирователь коробов PACKWAY PW-568ERT предназначен для автоматического формирования четырех-клапанных гофрокоробов из картонных заготовок.
Модель PW-568ERT оснащена боковым магазином для заготовок и нижней заклеивающей группой для фиксирования нижних клапанов при помощи клейкой ленты «скотч». Предназначен для встраивания в автоматическую высокоскоростную линию.
Система присосок захватывает заготовку из магазина, формирует короб, закрывает нихние клапана и заклеивает клейкой лентой «скотч». После этого короб перемещается по приводному транспортеру.
— Сенсорная панель HMI
— Приводные ремни;
— Автоматическое закрытие нижних клапанов гофрокороба;
— Захватывающая каретка с двойными присосками;
— Вертикальное формирование гофрокороба;
— Защитные ограждения: Алюминиевая рама с акриловыми прозрачными панелями;
— Расположение магазина заготовок: слева и справа.
| Технические характеристики | |||
| Тип модели | S | M | L |
|---|---|---|---|
| Электропитание | 3 фазы, 220,380,415,440 В | 3 фазы, 220,380,415,440 В | 3 фазы, 220,380,415,440 В |
| Давление/расход сжатого воздуха | 6 Атм/137,64 л/мин | 6 Атм/137,64 л/мин | 6 Атм/137,64 л/мин |
| Производительность | 9~12 кор/мин | 9~12 кор/мин | 7~8 кор/мин |
| Исполнение магазина | левое/правое | левое/правое | левое/правое |
| Ширина клеевой ленты | 50-75 мм (2″и 3″) | 50-75 мм (2″и 3″) | 50-75 мм (2″и 3″) |
| Размеры коробов (мин) |
2″ группа:150 х 110 х 110 (мм)
3″ группа: 150 х 135 х 110 (мм) |
2″ группа: 250 х 200 х 120 (мм)
3″ группа: 250 х 225 х 120 (мм) |
2″ группа: 350 х 300 х 250 (мм)
3″ группа: 350 х 325 х 250 (мм) |
| Размеры коробов (макс) | 2″/3″ группа: 350 х 300 х 300 (мм) | 2″/3″ группа: 510 х 380 х 500 (мм) | 2″/3″ группа: 600 х 450 х 500 (мм) |
| Нахлест ленты |
2″ группа: 60±5
3″ группа: 40±5 |
2″ группа: 60±5
3″ группа: 40±5 |
2″ группа: 60±5
3″ группа: 40±5 |
| Рабочая высота стола | 606 мм | 615 мм | 715 мм |
| Вес оборудования | 820 кг | 820 кг | 820 кг |
| Габаритные размеры оборудования (ДхШхВ) | 2502 x 2359 x 1547 мм | 2502 x 2359 x 1547 мм | 2502 x 2359 x 1547 мм |
— Сенсорная панель HMI;
— Датчик обнаружение неудачного формирования короба;
— Датчик предупреждения об окончании заготовок в магазине;
— Система PLC панель;
— Нержавеющая сталь SUS # 304.
Комбинируйте с заклейщиками коробов.
